滾筒式篩分機是有機肥生產中的常用設備，其主要用于成品與返料的分離，也可實現產品的分級，使得產品 均勻分類。滾筒篩分機是由滾筒、機架、漏斗、減速機、電動機等五個部分構成。物料由進料口進入滾筒后， 一方面 隨著滾筒轉動而被篩選， 一方面物料沿著滾筒的斜度向前流動，通過不同孔徑的篩網逐步被篩出。物料篩出后落入各 自的漏斗，然后由人工或皮帶輸送至成品區。該機采用了組合式篩網，便于維修與更換，其結構簡單、操作方便、運 轉平穩，是肥料篩選分級的理想設備。
湖南客戶定制的滾筒篩分機特點：
1.篩分效率高，有效解決篩網堵塞問題；
2.結構簡單易操作；
3.運行穩定性高，使用壽命長；
4.環保節能，封閉環境下工作，粉塵少；
5.維修方便，運營成本低。

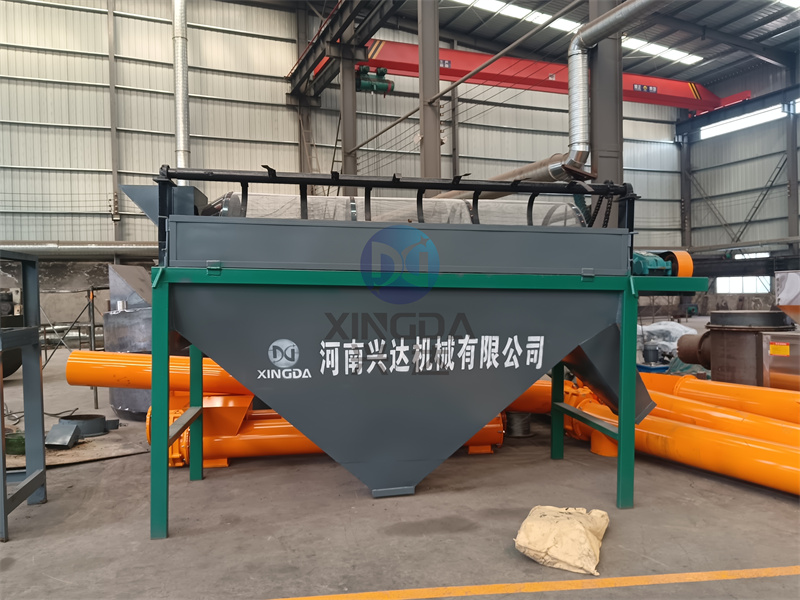

湖南客戶定制的滾筒篩分機結構簡述
該機可分為三大部分：
一、機架部分：該機機架均采用優碳鋼板、槽鋼焊接而成，并通過了嚴格的產品合格認證和特定的工藝要求，已達到本機所使用的目的；
二、傳動篩分部分：該部分均采用組合式篩網，其由傳動輪通過聯軸器傳至主軸，該篩網安裝與焊接在主軸的滾籠上。物料從進料端進入，在滾籠不斷回轉、分級，從下方出料口均勻流出，其有效地將成品與返料分離，從而提高工作效率；
三、傳動聯接部分：電動機帶動皮帶輪、三角帶、減速機傳動，使主軸旋轉工作，其中傳動減速機與主機工作部分，均采用軸銷式聯接器相齒合傳遞驅動，方便組裝與維修。
滾筒有機肥篩分機是整套有機肥生產線中的一款有機肥篩分設備。在有機肥生產線中擔當起到篩分物料的作用。滾筒篩分機是復混肥生產中常用設備，主要用于成品與成品與返料的分離，也可實現成品的分級，使成品均勻分類。采用組合式篩網，便于維修與更換，該機結構簡單，操作方便，運轉平穩。
湖南客戶定制的滾筒篩分機的操作使用須知：
1.本機應在無負荷情況下啟動，嚴禁帶料開啟。
2.嚴禁物料內帶有鐵物進入，以免折斷輪軸。
3.開機前齒輪處要抹黃油。
4.鏈條、鏈輪每3天抹黃油。
5. 軸承座軸承每班用黃油槍注黃油兩次，每三個月更換軸承室內黃油。
6.減速機使用前須加一次齒輪油，使齒輪油淹沒大齒輪40-60mm (或油尺三分之二位),方可進行生產使用，每四個月更換一次齒輪油。
7.本機下班后，使物料下完，要清理內部物料，磨具鯤上抹機油(廢機油即可),防止生銹和腐蝕。
