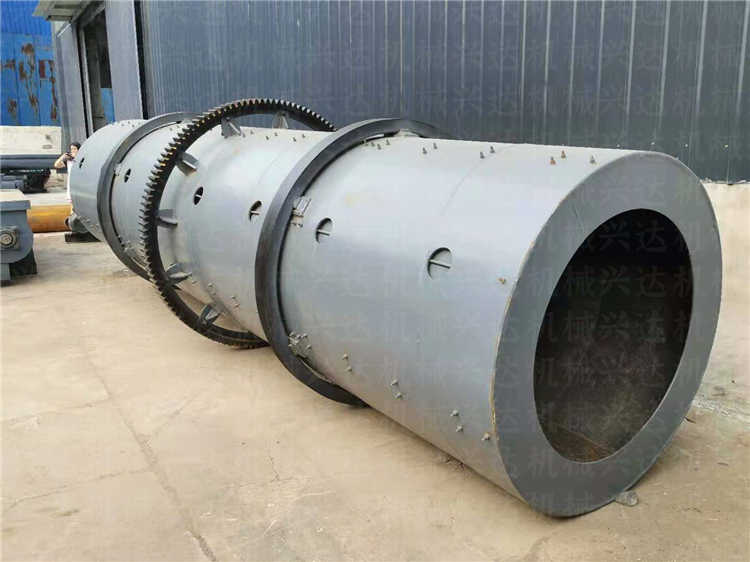

甘蔗渣轉鼓造粒機由主電動機驅動皮帶和皮帶輪，通過減速機傳動給主動軸，通過安裝在主動軸上對開式齒輪與固定在機體上的大齒圈相嚙合，相向工作。物料從進料端加入，經筒體內部特殊結構的作用將其制成顆粒，后經出料口流出。由于物料的不斷進入，造粒機的不斷旋轉，方可實現大批量生產。

　　結構概述

　　整機可分為五大部分：

　　1.托架部分：轉鼓造粒機機體轉動部分都由托架支撐，受力較大，因此該機托輪架部分均采用中碳鋼板、槽鋼焊接而成，并通過了嚴格的質量控制和特殊的工藝要求，已達到本機所使用的目的。除此之外更重要的是固定在架子上的托輪，因考慮到其與機體滾帶會產生較大摩擦，我廠特意選用防腐、耐磨材料，大大提高了本機的使用壽命，托輪架也采用鑄造一體技術。另在托輪架四角設有吊轉鉤，便于裝卸運輸。

　　2.傳動部分：整臺造粒機傳動部分是尤為重要的，整個機體的工作都由此而行。傳動加均采用槽鋼焊接而成，并通過了嚴格的質量要求。安裝在傳動架上的主電動機和減速機均選用ISO國家免檢產品，質量可靠。電動機帶動皮帶輪、三角帶、減速機傳動給主軸，使機體工作，其中傳動減速機與主軸工作部分采用尼龍柱銷聯接器相咬合傳遞驅動。

　　3.大齒輪：固定在機體上，與傳動小齒輪相嚙合，相向帶動機體工作。

　　4.滾帶：固定于機體兩側，以支撐整個機體。

　　5.機體部分：轉鼓造粒機采用中碳鋼板焊接而成，內置特殊的橡膠襯板或耐酸不銹鋼襯板，實現自動除疤，脫瘤，取消了傳統的刮刀裝置，并通過嚴格的質量控制和特殊的工藝要求，以達到本機所使用的目的。

　　轉鼓造粒機是復合肥行業的關鍵設備之一，適用于冷、熱造粒以及高、中低濃度復混肥的大規模生產。轉鼓造粒機設備筒體采用特殊的橡膠板內襯或耐酸不銹鋼襯板，實現了自動除疤、脫瘤，取消了傳統的刮刀裝置。該機具有成球強度高、外觀質量好、耐腐蝕、耐磨損、能耗低、使用壽命長、操作維修方便等特點。

　　轉鼓造粒機是種可將物料制造成特定形狀的成型機械。造粒方式的結合使得所造顆粒成球率更高，顆粒更加美觀，同時節省能源。該機是復合肥行業的關鍵設備之一，適用于冷、熱造粒以及高、中低濃度復混肥的大規模生產。

　　轉鼓造粒機主要工作方式為團粒濕法造粒，通過一定量的水或蒸汽，使基礎肥料在筒體內調濕后充分化學反應，在一定的液相條件下，借助筒體的旋轉運動，使物料粒子間產生擠壓力團聚成球。

　　簡介

　　轉鼓造粒機筒體采用特殊的橡膠板內襯或耐酸不銹鋼襯板，實現了自動除疤、脫瘤，取消了傳統的刮刀裝置。該機具有成球強度高、外觀質量好、耐腐蝕、耐磨損、能耗低、使用壽命長、操作維修方便等特點。

　　轉鼓造粒機機內通入蒸氣、氣體氨或加入磷酸或氮溶液、磷氨料漿、重鈣料漿，在筒內完成化學反應和供熱的復混肥造粒過程;或者補充少量水分的復混肥冷造粒過程。把需成粒的物料通過筒體的旋轉運動，在筒體沒料產生滾動旋轉，在一定的濕度、溫度下粘聚成球，完成制球工序。

　　轉鼓造粒機成球率達70%，有少量返料，返料粒度小，可重新造粒;通入蒸氣加熱，提高物料溫度，使物料成球后水分低，提高干燥效率;用橡膠工程塑料作內襯，原料不易粘筒，并起到防腐保溫作用;產量大，動力消耗省，維護費用低。
