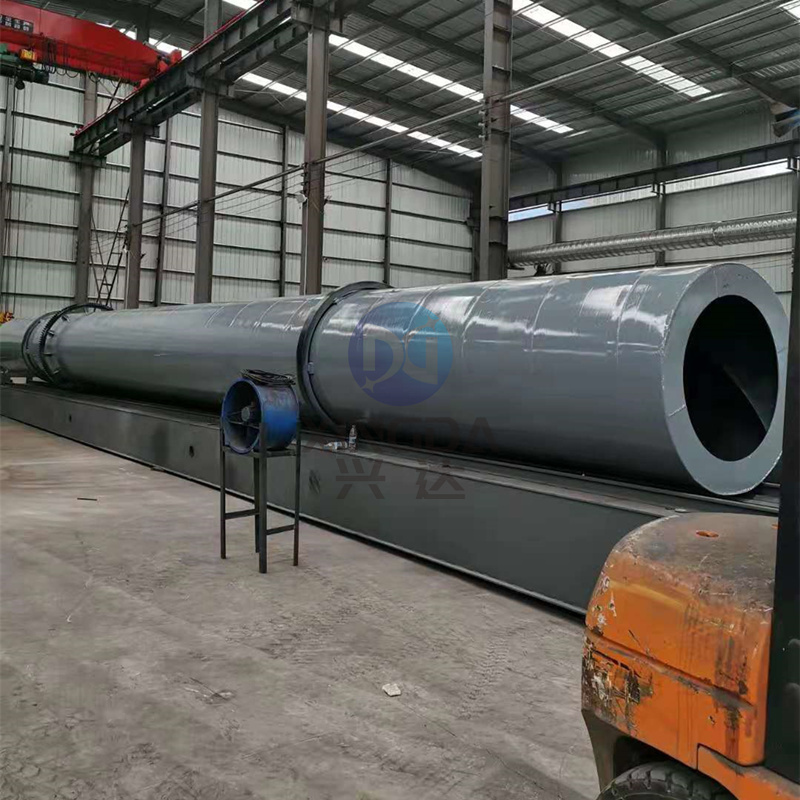

有機肥冷卻機是整套有機肥生產線中的一款有機肥冷卻設備。在有機肥生產線中擔當起到冷卻物料的作用。興達機械公司位于河南鄭州滎陽市是專注于生產有機肥設備的廠家，種類多，型號全。我公司生產任何一款有機肥設備都可以根據客戶的需求進行定制！我公司是生產有機肥設備的廠家，生產的有機肥設備有：有機肥生產線、有機肥翻拋機、有機肥粉碎機、有機肥造粒機、有機肥烘干機、有機肥冷卻機、有機肥包裝機、自動配料機以及相關的有機肥機械配套設備。
有機肥冷卻機的冷卻原理：通過引風機(與設備相互配套使用)的吸力下使回轉筒體內部空氣流動加快，通過回轉壁上安裝的揚料板不斷將物料翻起，從而達到冷卻的目的。該機主要用于有機肥、復合肥、復混肥生產，冷卻一定溫度顆粒狀肥料，回轉式冷卻機與干燥機配套使用 ，可大大提高冷卻速度 ，減輕勞動強度，提高產量，進一步去除部分水分和降低復混肥的粒溫�；剞D(zhuǎn)式冷卻機同時也可用于其它粉狀、粒狀物料的冷卻該設備結構緊湊，冷卻效率高，性能可靠，適應性強。
整機可分為四大部分：
a.托架部分：托架部分包括前托架和后托架，其固定于相應的地基上，用于支撐筒體做定位旋轉。前后托架均由托架、托輪架、托輪組成。安裝時可通過調整前后托架上兩托輪的間距，對設備高度及角度進行調整。
b.傳動部分：傳動部分為整臺包膜機正常工作提供其所需的動力。其組成部分包括傳動架、電機、三角膠帶傳動機構、減速機及齒輪傳動機構等，其中減速機與齒輪之間按負荷大小采用直聯或聯軸器相聯接傳遞驅動。
c.筒體：筒體是整臺冷卻機的工作部分。其外部有用于支撐的滾帶及用于傳動的齒圈，內部焊接的揚料板成排狀分布，在冷卻機工作時不斷揚起、拋灑物料形成熱交換以達到冷卻的目的。
d.封頭、封尾、風管：該部分構成了冷卻機工作中所需的冷風循環、除塵系統。封頭與機體接合處之間密封性良好，從而使冷風不斷地降低顆粒表面的溫度，達到均勻冷卻顆粒的目的。操作人員需要進入筒體內部進行作業時，請?jiān)谕C(jī)情況下由機尾進入。
有機肥冷卻機是一種將烘干后的物料散熱量，降水份的大型機械。該機是肥料行業的關鍵設備之一，它用來對成 型肥料顆粒進行冷卻在顆粒溫度降低的同時水份含量同時降低，顆粒強度也相應增加。該機通過連接在機頭出風口位 置的風機將常溫空氣從冷卻機尾部不斷地從封頭上方抽走，隨著機體的不斷旋轉，其內部的揚料板不斷地將成型 顆粒揚起、拋下，使得物料與冷風充分接觸，形成熱交換，從而達到均勻冷卻的目的。
